Зарядное iMax B6

Подробности
Категория: Дрон - квадрокоптер
Опубликовано: 04 Март 2017
Просмотров: 2860

Сегодня пришли зарядное, аккумулятор и чехол для хранения аккумулятора:

Аккумулятор на 5000 mah 3S1P был выбран исходя из долгих расчётов и подбора параметров в онлайн-прграмме eCalc и отталкиваясь от максимального веса полностью собранного дрона в 2 кг. В окончательной конфигурации удалось попасть в зелёную зону почти по всем индикаторам кроме время висения (у меня получилось 11 минут). Не знаю, на сколько можно доверять этой программе.

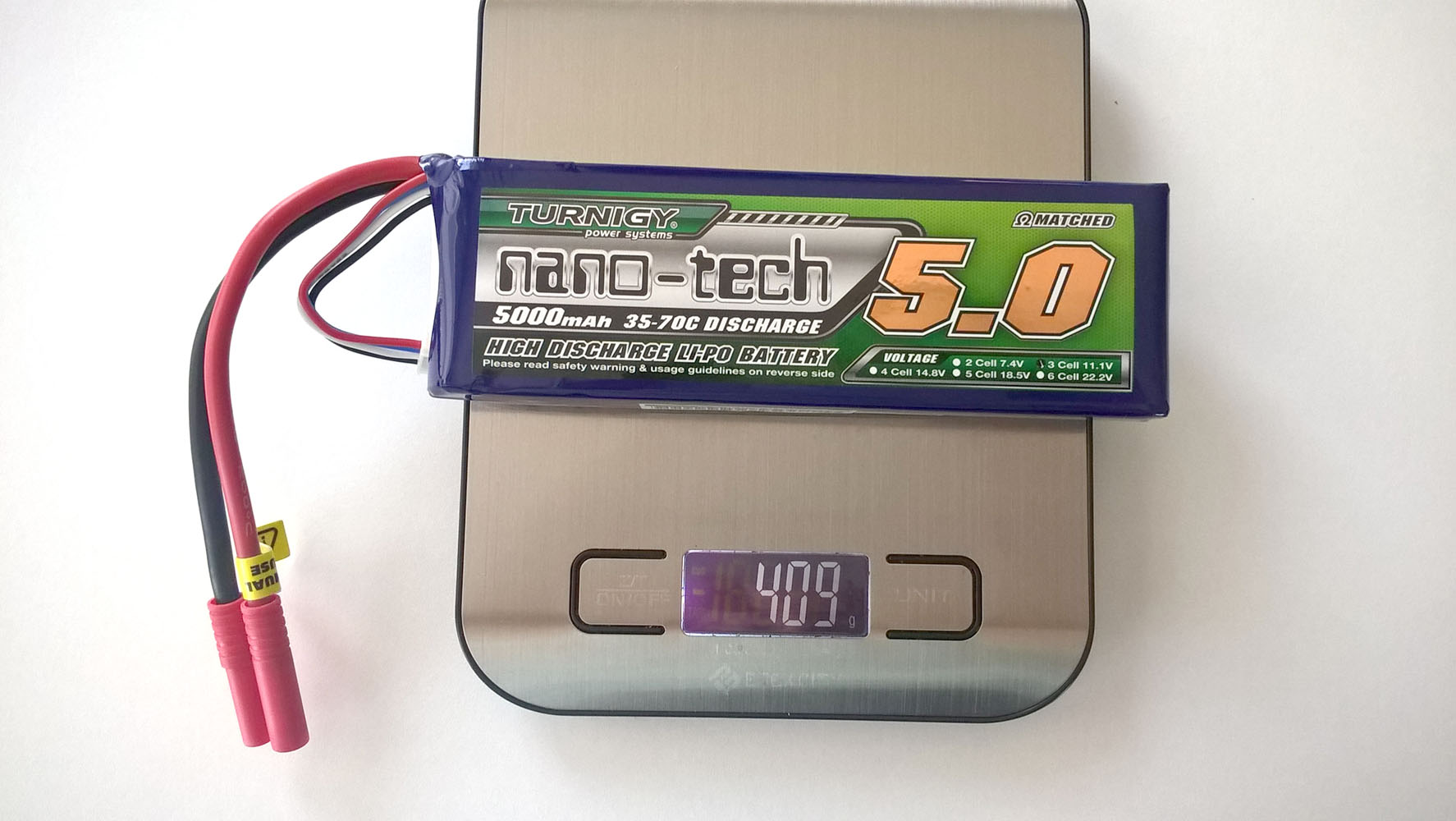

Вес аккумулятора до грамма (!!!) соответствовал заявленному в характеристиках:



Наверное потому, что весы то же китайские :)

Так же подобрал в той же программе примерно параметры электродвигадетелй (оптимальный диапазон получился 800..1000 kv) и пропеллеров (10" шаг 4.5 или 12" шаг 3.7). Кстати, в моей конфигурации с всеми пропеллерами 11" (шаг 4.5) параметры время висения падали на 30%. Это странно, наверное глюк в программе. Поэтому есть сомнения в её точности. Но ведь от чего-то отталкиваться надо. Вобщем, заказал электромоторы, ESC, птату распределения питания и пропеллеры, но они ещё пока не пришли.

Касательно зарядного. Я купил iMax B6 со встроенным блоком питания. Опять таки, над моделью не парился - это проверенное временем "народное" зарядное для для аккумуляторв до 6S т.е. мне хватит с запасом. Правда, уже после того как заказал, вычитал, что не желательно заказывать iMax B6 именно со встроенным блоком питания, который частенько перегорает. Но:

  1. Эта проблема касалась первых блоков, которые выпускались много лет назад и для сетей 220V
  2. Уже позно. Что пришло то пришло.
  3. Если уж и перегорит встроенный блок питания - всегда есть возможность подсоединить внешний (есть отдельное гнездо).

Аккумулятор имеет "банановый" разъём, а зарядное такой выход не имеет. Поэтому, я потратил некоторое время на перепайку одного из имеющихся адаптера-кабеля на банановый вход. Надо подумать, как сделать универсальное решение и для зарядки и для быстрого подключения к дрону.

Чехол для хранения и зарядки аккумулятора я купил после просмотра видео как весело горят литий-полимерные аккумуляторы. И как весело их пытаются потушить водой (не знал, что вода для лития что бензин для костра!). Если вдруг этот процесс начнётся - я понятия не имею как его остановить. И понимаю, что этот китайский чехол конечно же от пожара не спасёт. Только надеюсь, он даст небольшую отсрочку чтобы каким-то образом перенести дымящуюю/пылающую батарею из дома.

Вот, кстати, толковое видео про то, как заряжать Li-Po аккумуляторы зарядным iMax B6: https://www.youtube.com/watch?v=GxjqVotblCY

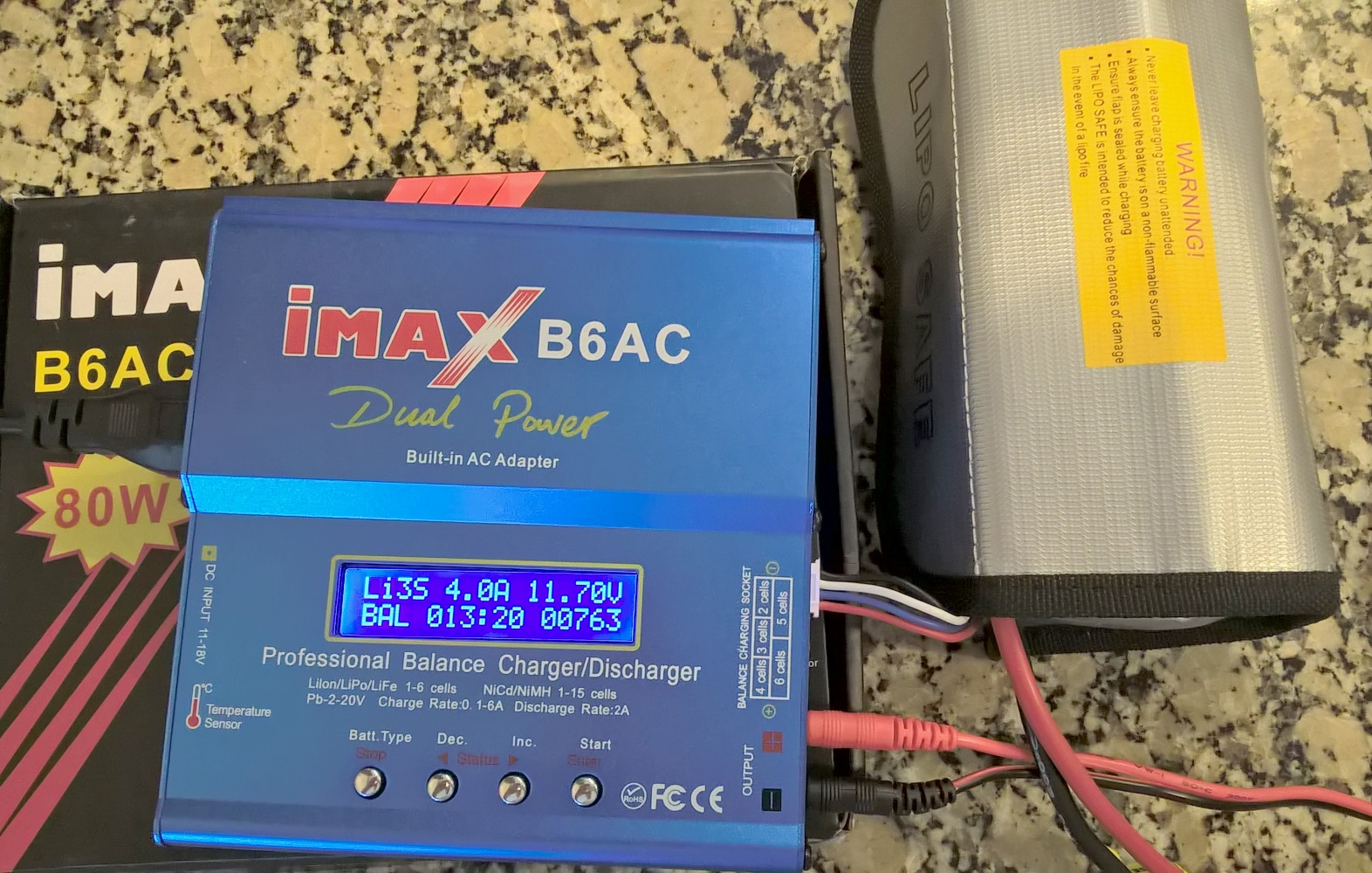

Касательно моего аккумулятора, максимальный ток зарядки согласно инструкции 1С, значит не более 5А. Но, т.к. iMax B6 имеет всего мощность 50W то больше 4А я его заряжать не планирую (4 А х 11.1 В = 44.4 Вт):
