Turnigy 9x: установка подсветки дисплея

Подробности
Категория: Дрон - квадрокоптер
Опубликовано: 18 Март 2017
Просмотров: 4480

Неожиданно быстро пришел комплект для подсветки дисплея Turnigy 9x.

Я предварительно уже нашел много инструкций по установке дисплея, которыми и руководствовался. Вот наиболее качественные из них:

Источник 1: http://silpstream.com/21/installing-the-turnigy-9x-backlight-kit/

Источник 2: http://rc-aviation.ru/mtech/37-ochruchki/859-podsvetka-turnigy-9x

Но пару нюансов в установке, с которыми столкнулся, таки есть. О чём и хочу в этой статье рассказать, может будет кому полезно.

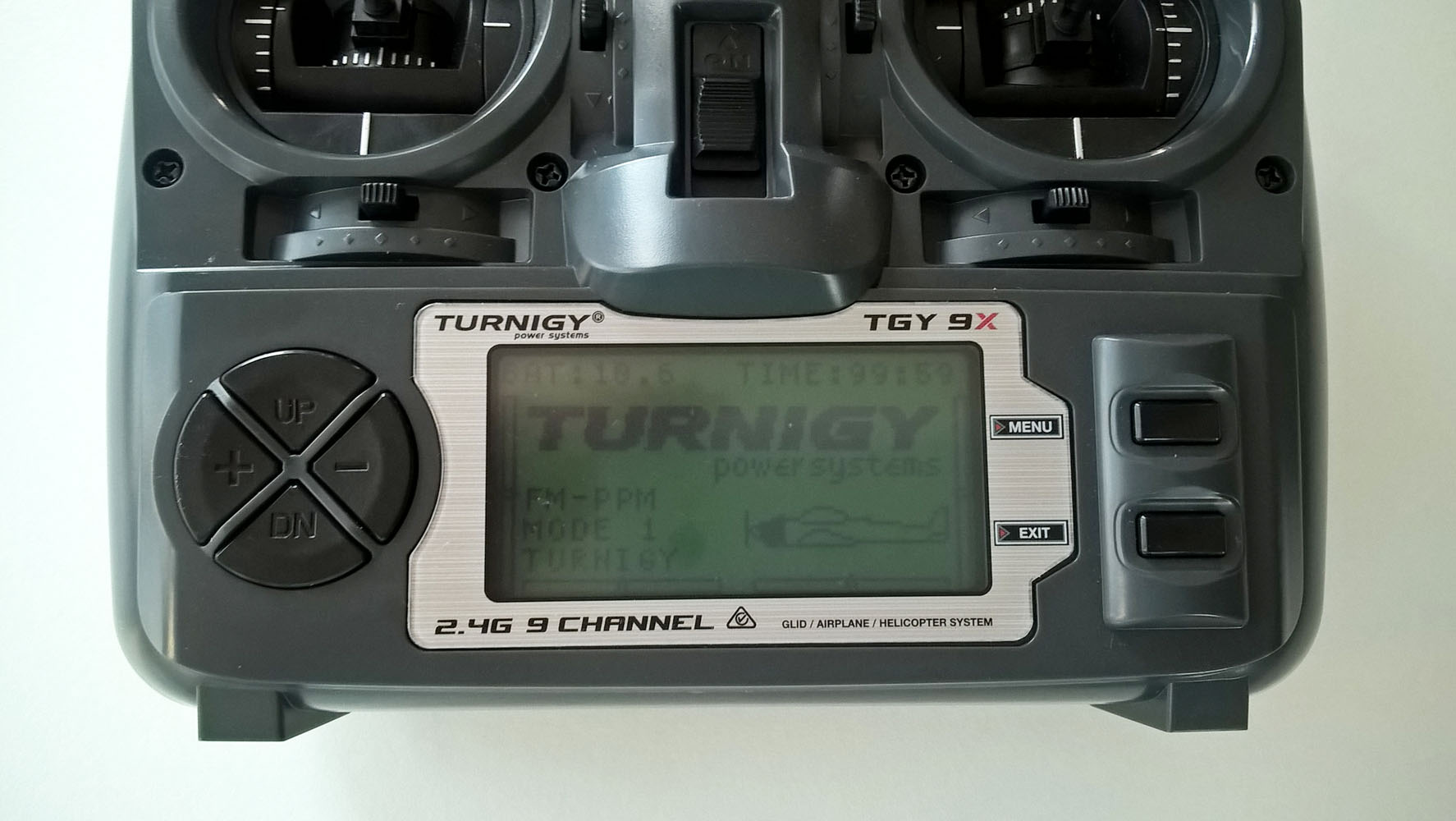

Вот так выглядел дисплей до установки подсветки (да, именно такая "мутная" видимость, я даже думал что дисплей бракованный):

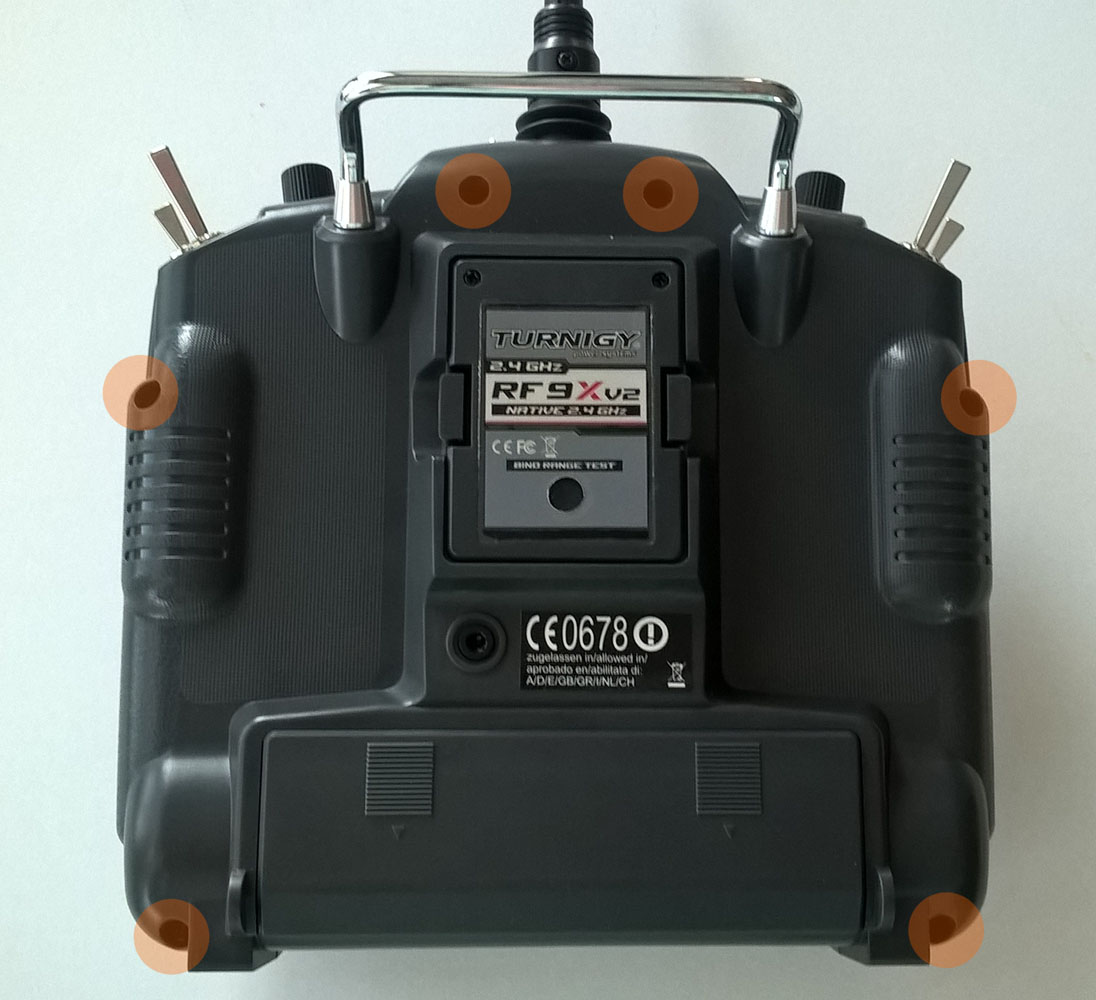

1. Итак, отвинтил 6 шурупчиков с задней крышки:

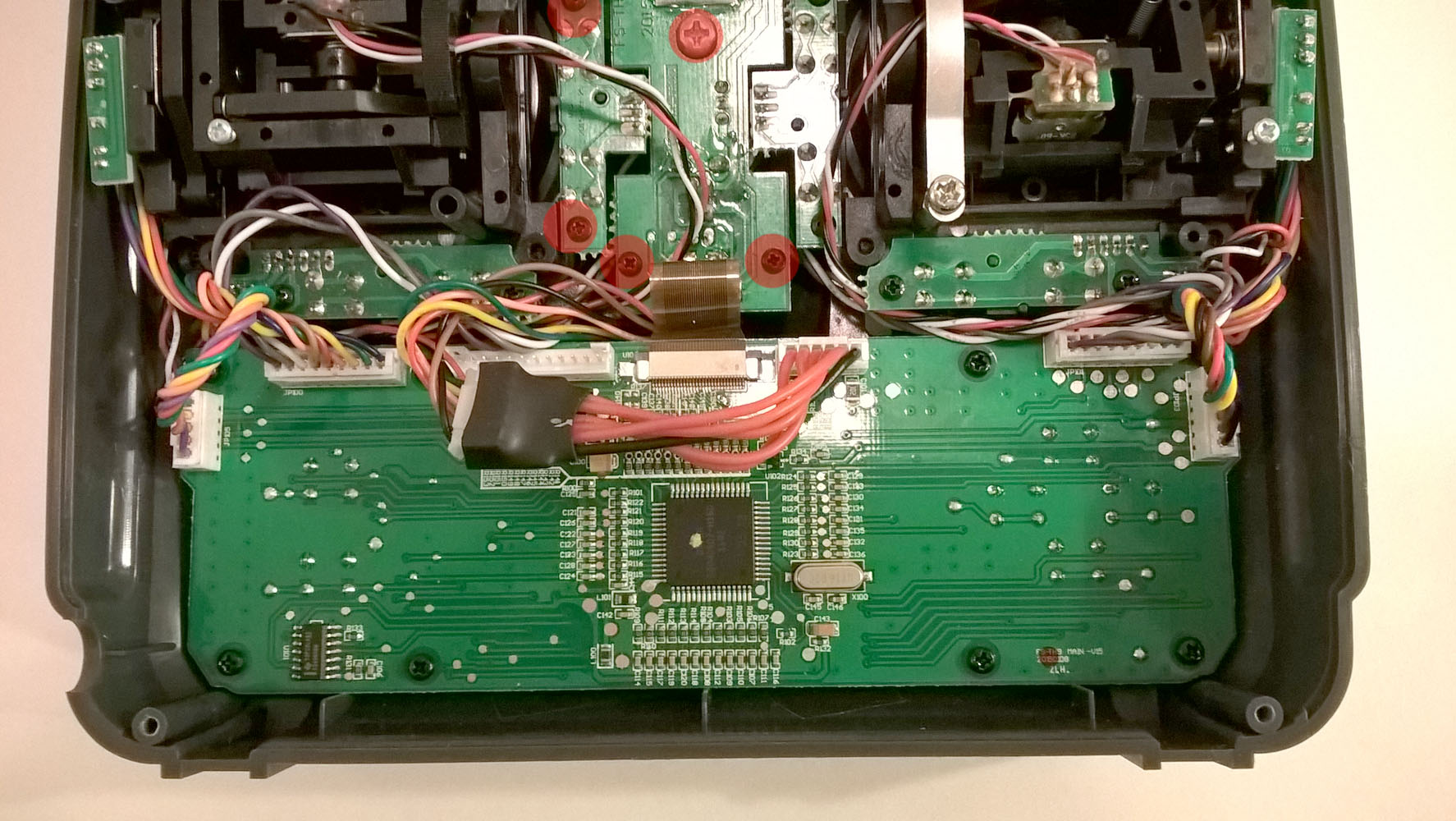

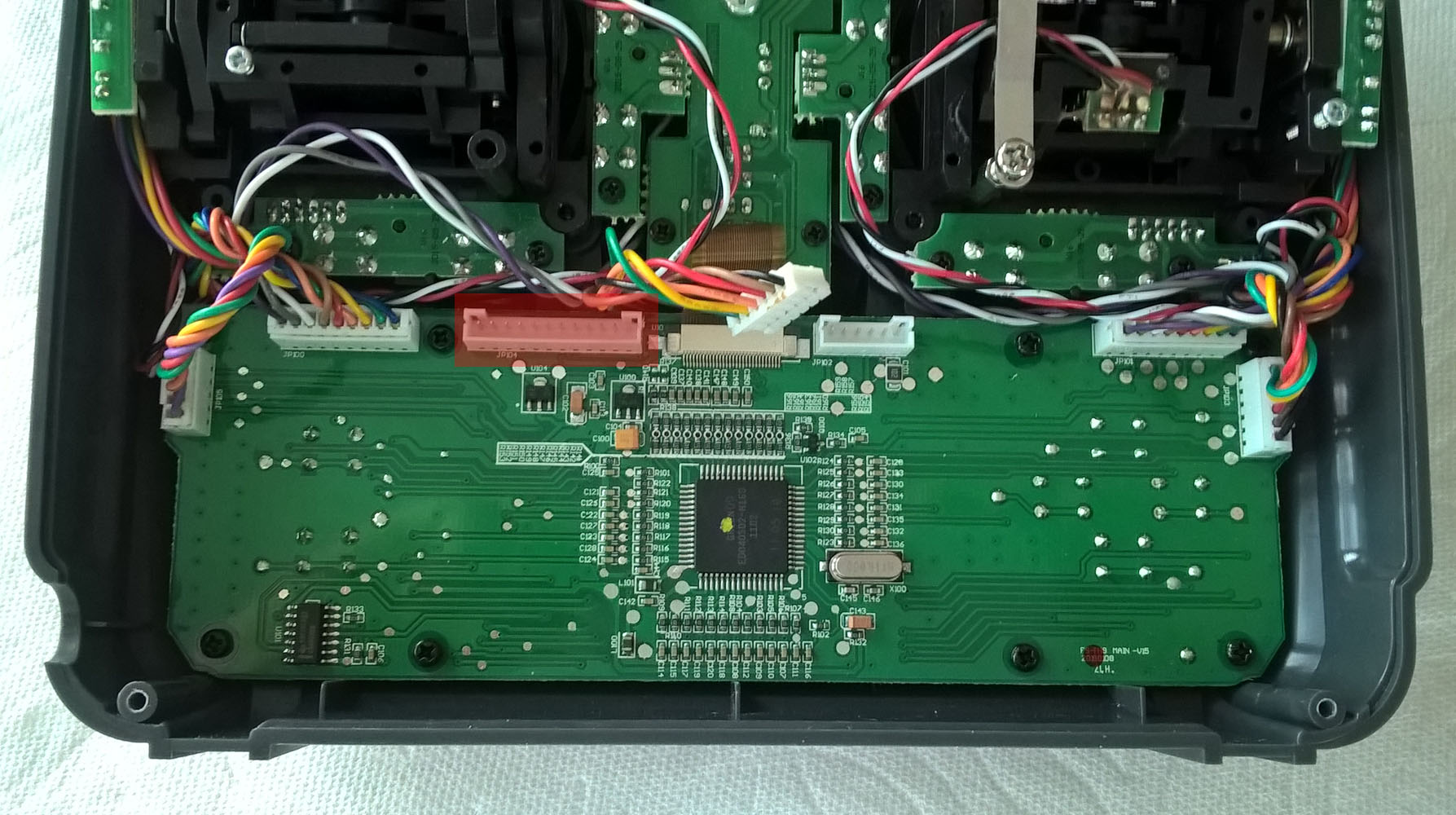

2. Вынул штекер из этого разъёма платы дисплея (чтобы отделить две половинки пульта) - подсвечено красным прямоугольником:

Уже вытянутый разъём на фото выше я использовал для временного подключения и проверки подсветки (какая её сторона светится). Смешно, но таки не понятно... Оказалось, светится сторона, на которой наклеена защитная плёнка.

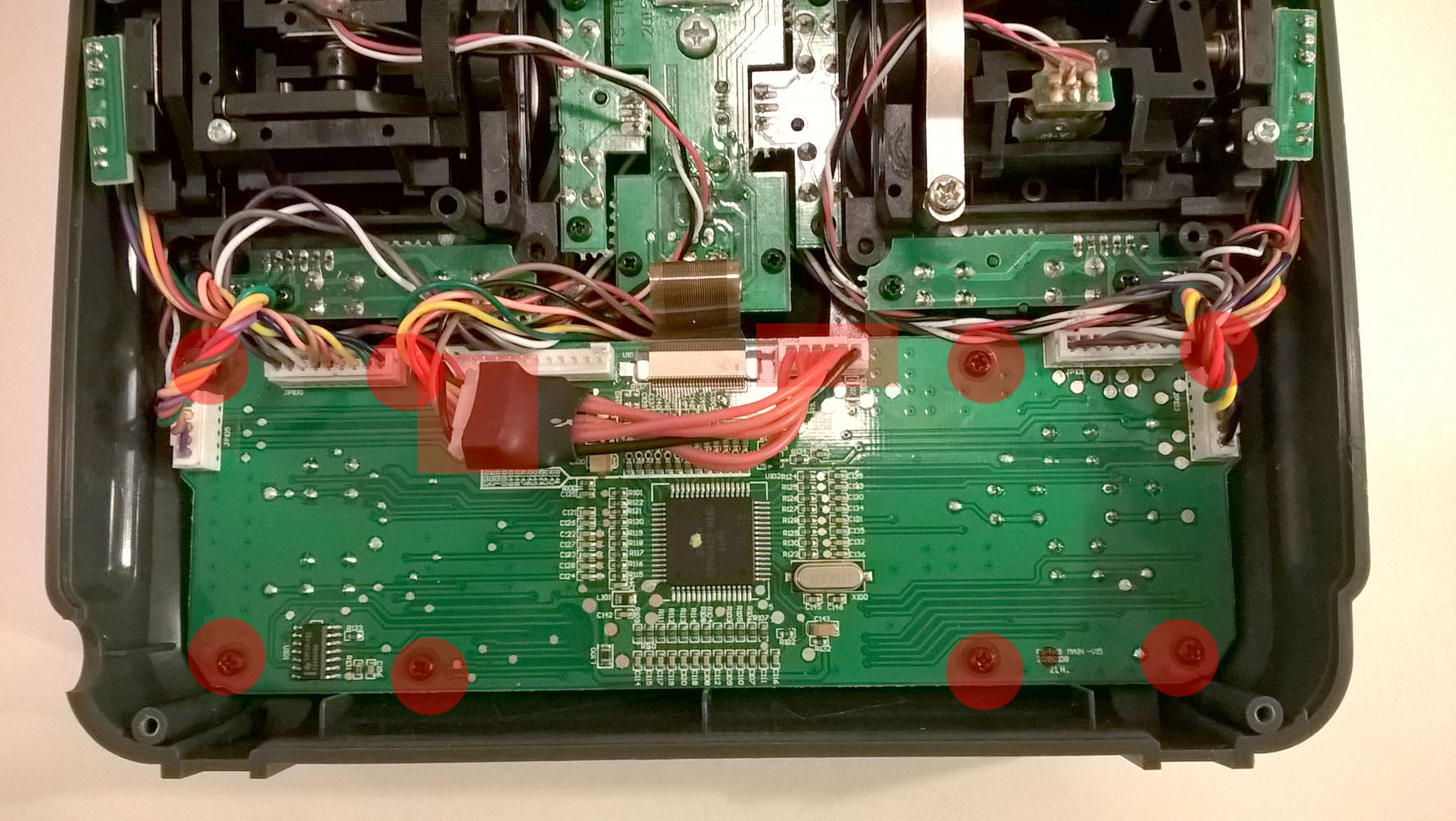

3. Рассоединил все остальные разъёмы:

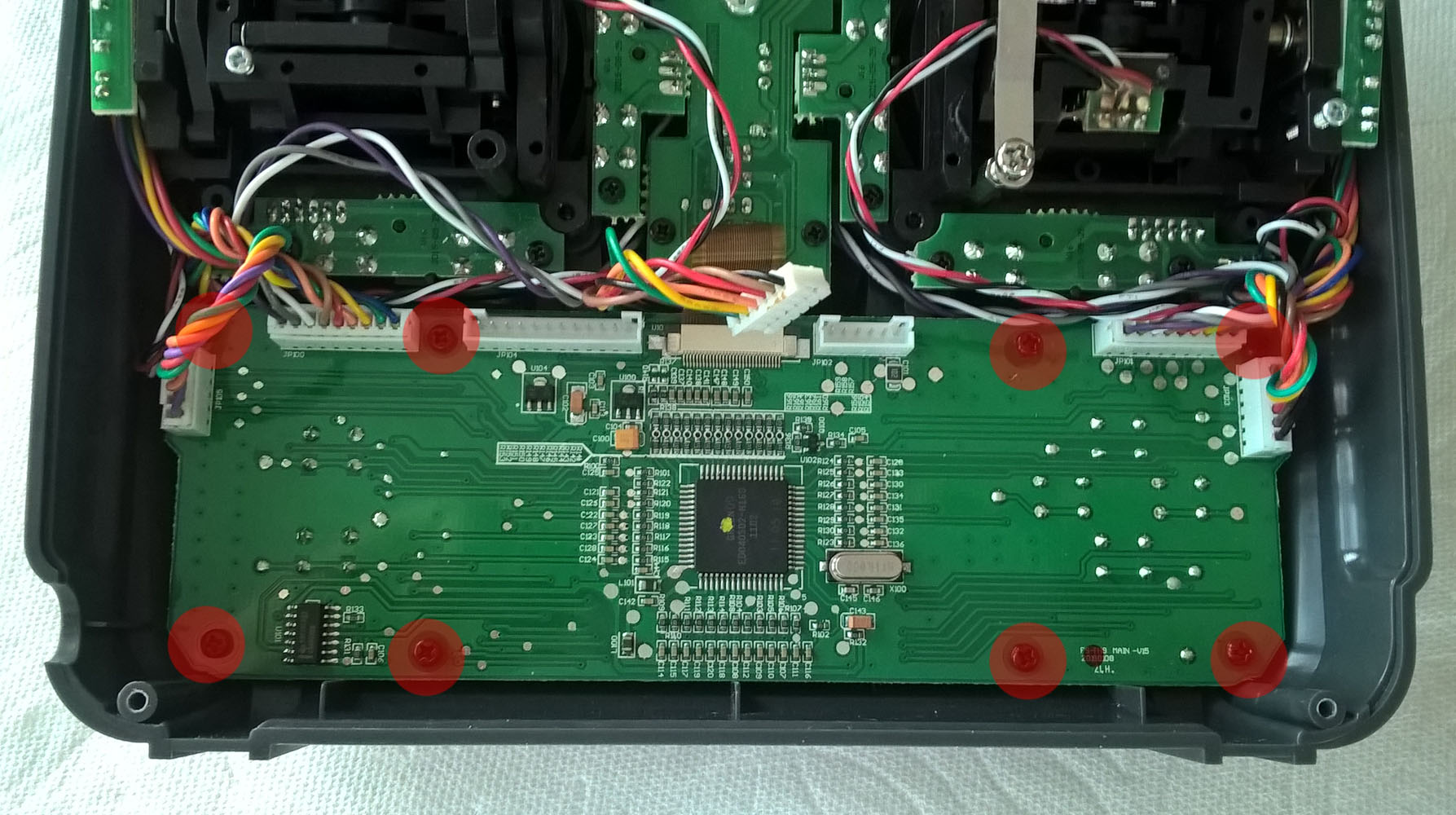

 4. Выкрутил 8 шурупчиков, держащих плату дисплея:

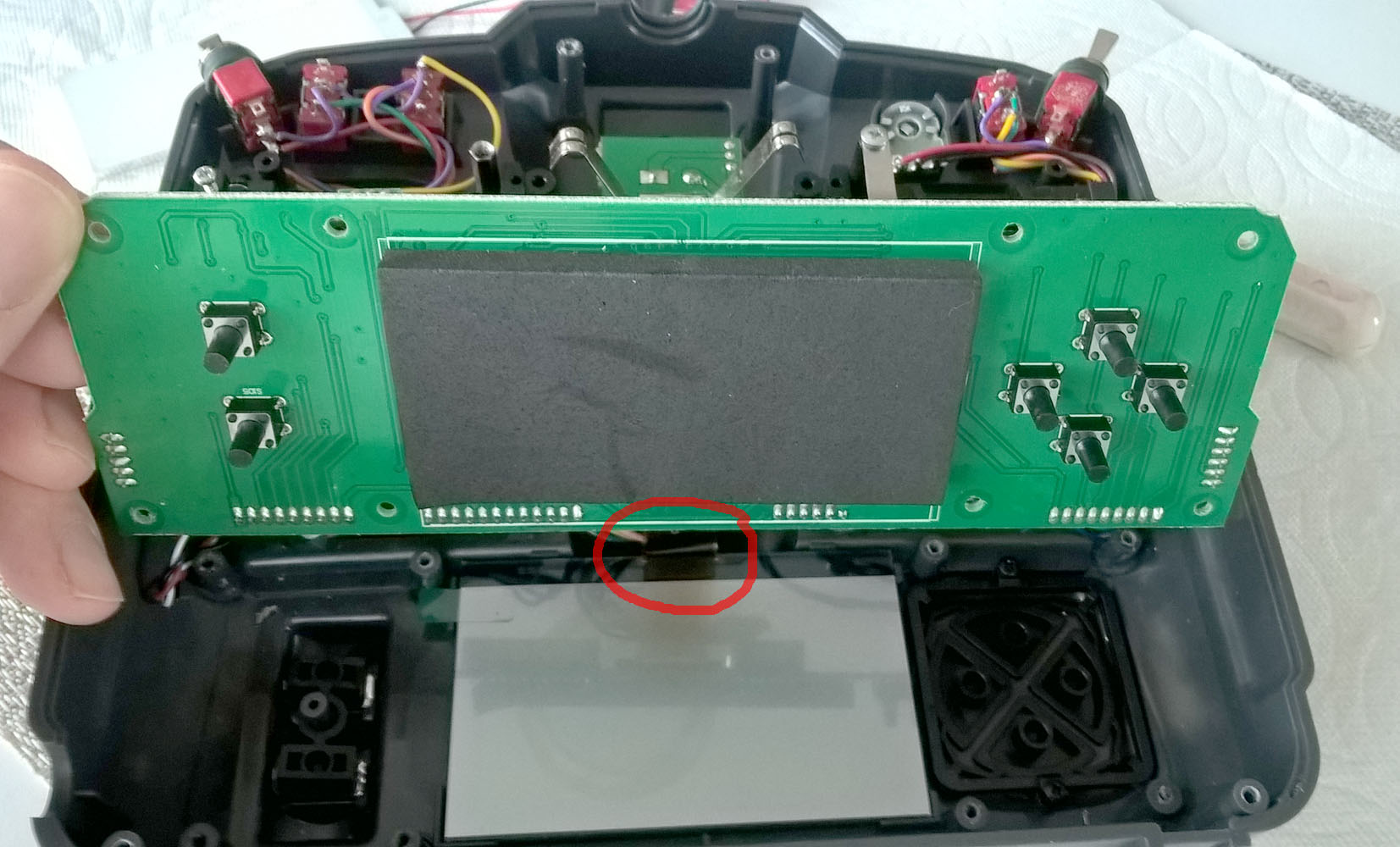

 5. Аккуратно приподнял плату дисплея. Очень аккуратно - шлейф который идёт от платы к дисплею (выделил ниже) желательно тоже отсоединить. но я так и не понял как это сделать:

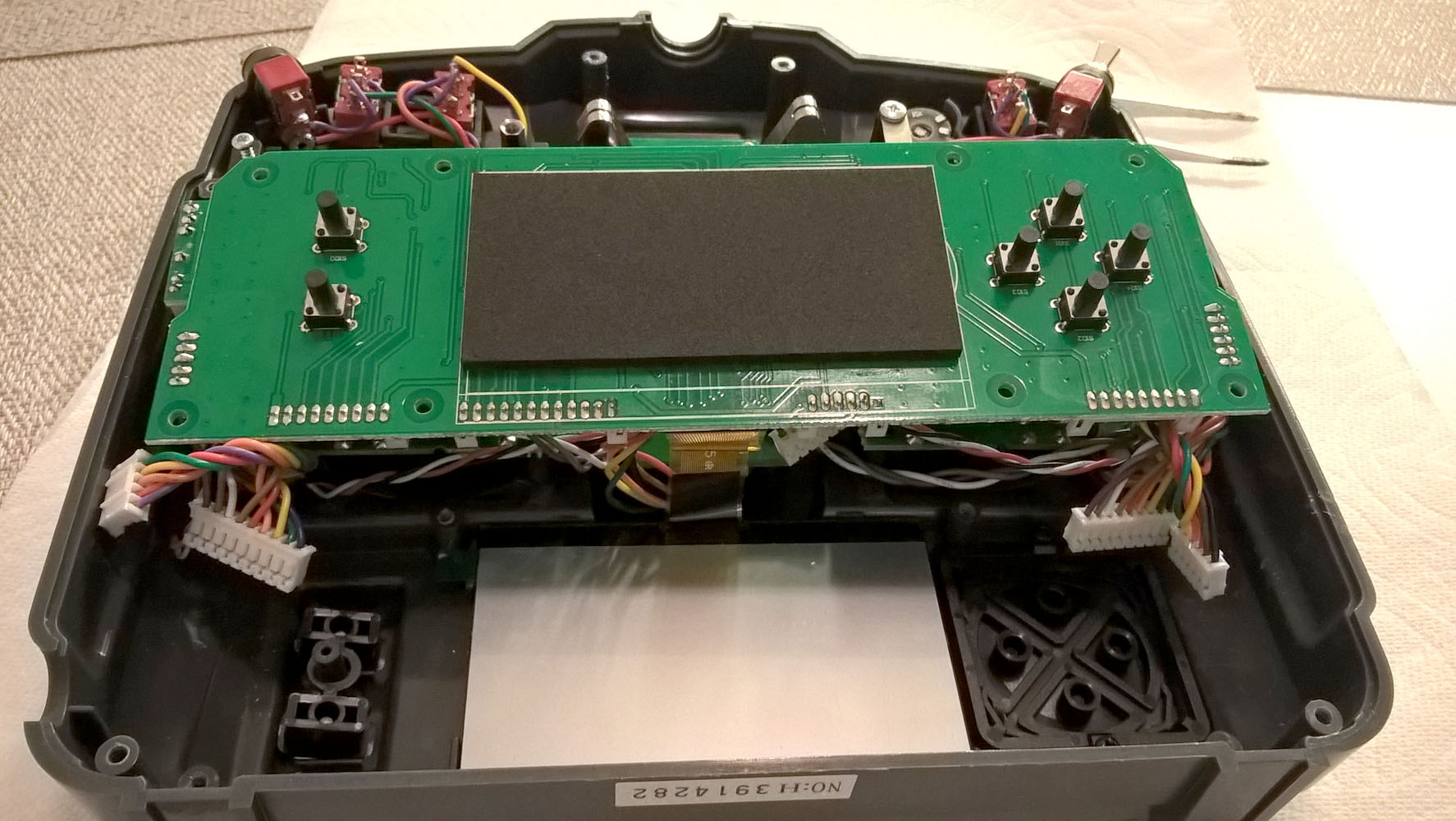

 6. Далее снял толстый слой серого поролона. Добился того, чтобы плата осталась полностью чистая, без клея. Вот так у меня получилось:

Кслову, для меня это была, пожалуй, самая трудная часть установки дисплея. Грёбаный поролон был прикреплён намертво! Вот если бы китайцы ко всему такой качественный подход имели!

Сдирать поролон надо медленно стараясь:

  1. не выдрать/порвать шлейф от платы к дисплею (если вы его не сняли, как и я)
  2. не изгибать плату во избежание поломки микросхемы и разрыва дорожек

Я потратил на сдирание поролона минут 20 наверное!

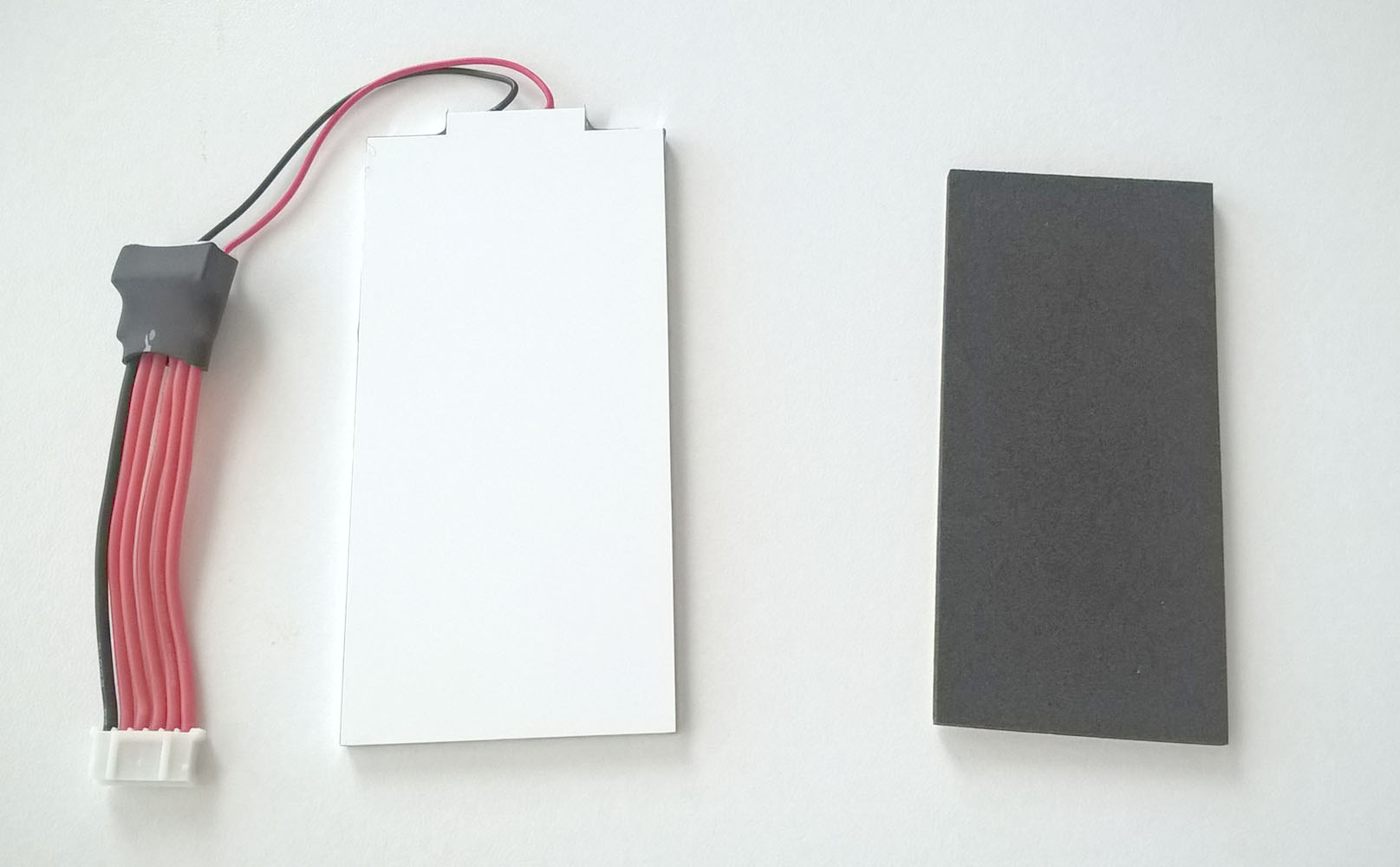

7. На чистую плату наклеиил слой нового, тонкого поролона, который идёт в комплекте:

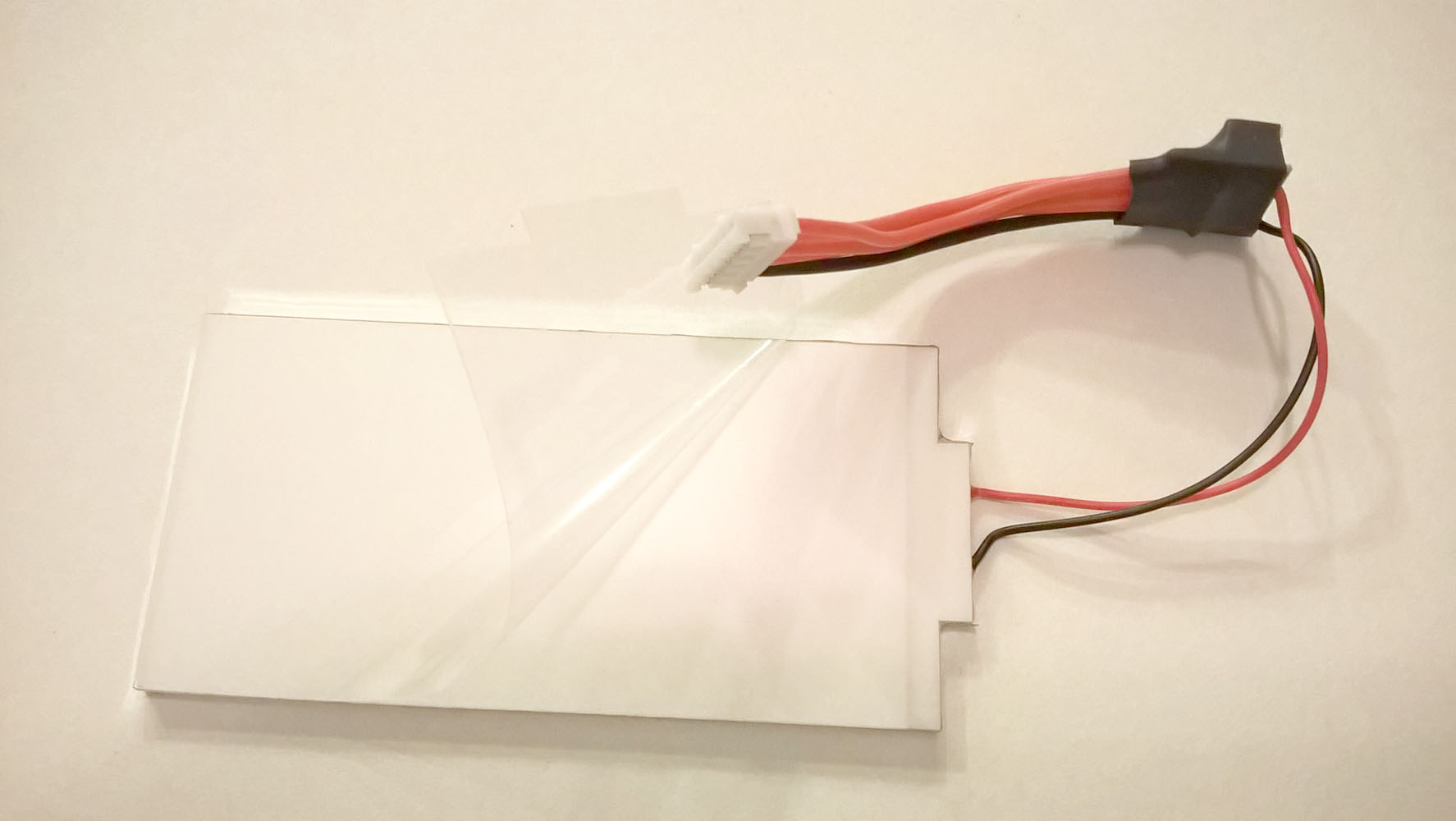

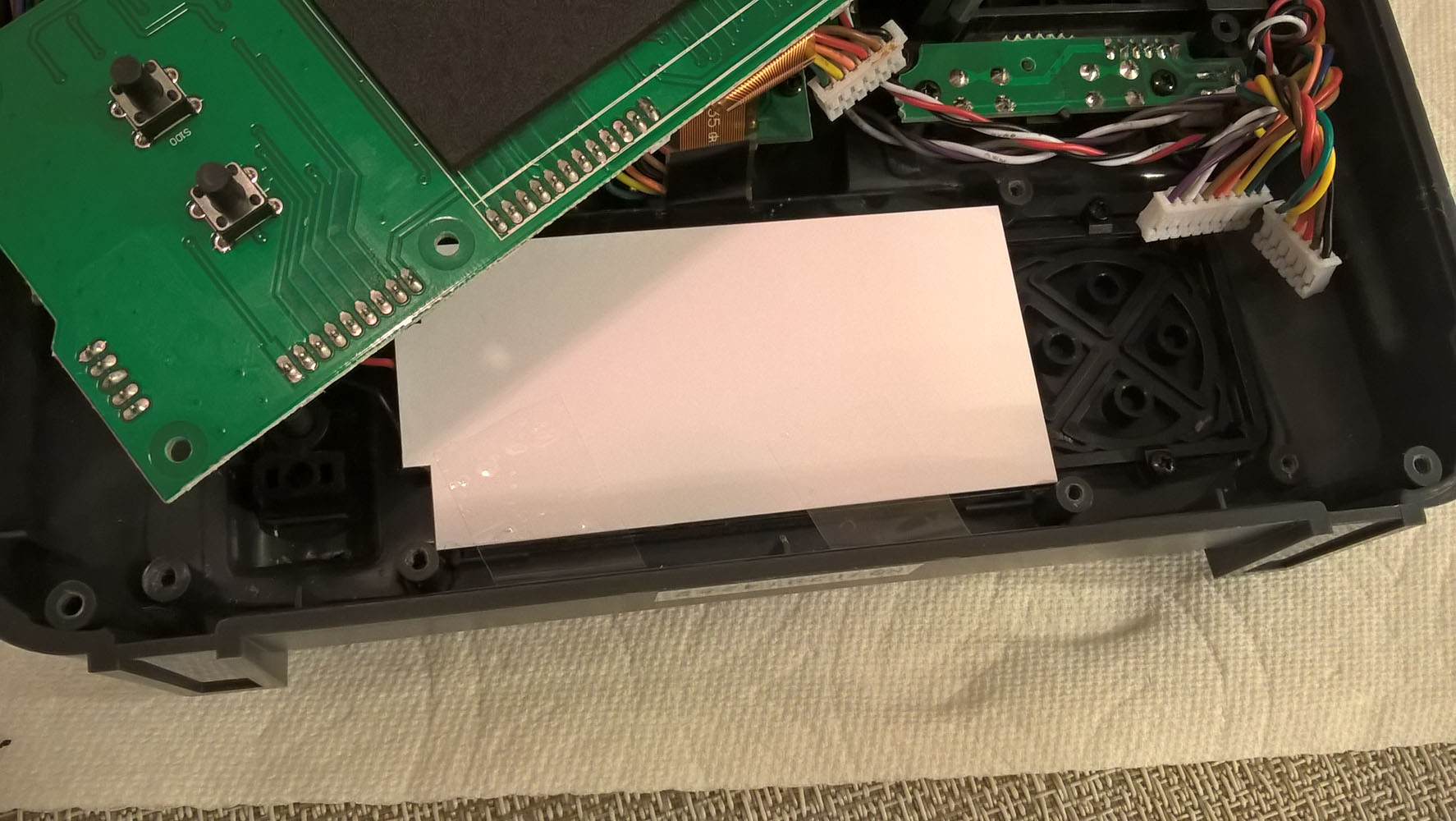

8. Снял защитную плёнку с подсветки:

 Опять таки нюанс. В некоторых инструкциях люди снимали плёнку, в некоторых ни слова об этом нет. В инструкиции от HobbyKing тоже об этом ни слова. Я таки решил снять плёнку.

9. Установил подсветку на дисплей. Та часть, с которой снимал плёнку должна быть прижата к дисплею:

Тут возникли следующие 2 нюанса:

  1. В инструкции была показана установка с проводами светодиодов вправо, в сторону 4-х кнопок. В реальности оказалось нереально в дальнейшем установить назад плату т.к. кнопки были слишком близко к подсветке. Поэтому я перевернул подсветку проводами к двум кнопкам.
  2. По совету бывалых я закрепил подсветку двумя кусочками скотча. Это не для её крепления, а для последующей установки платы, которая так и норовит сбить установку подстветки.

10. Далее я установил плату, закрутил назад 8 шурупчиков и подсоеденил подсветку к разъёму:

 Промежуточный кабель оставил на верху платы - там дофига места, батарейный отсек не машает.

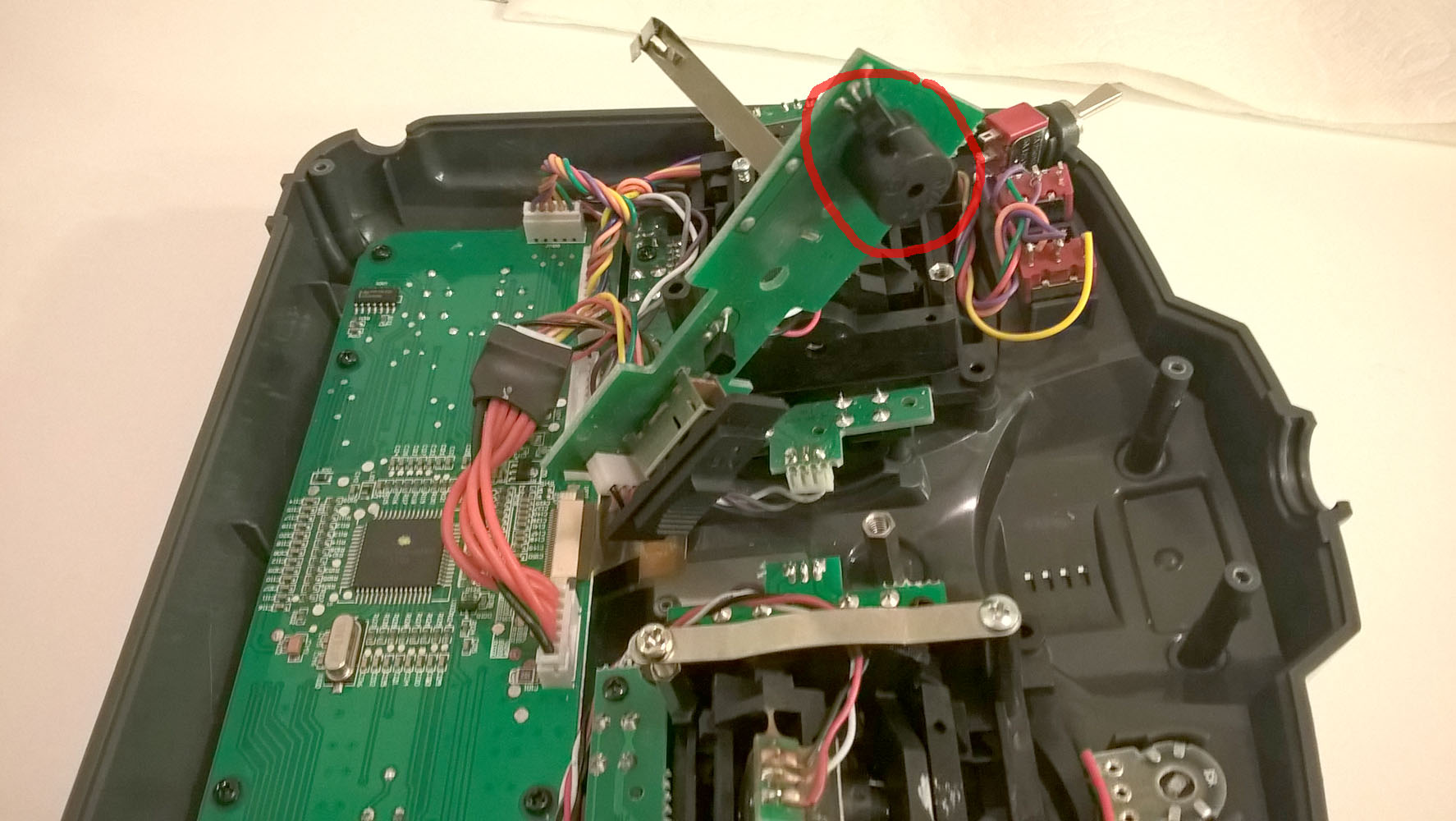

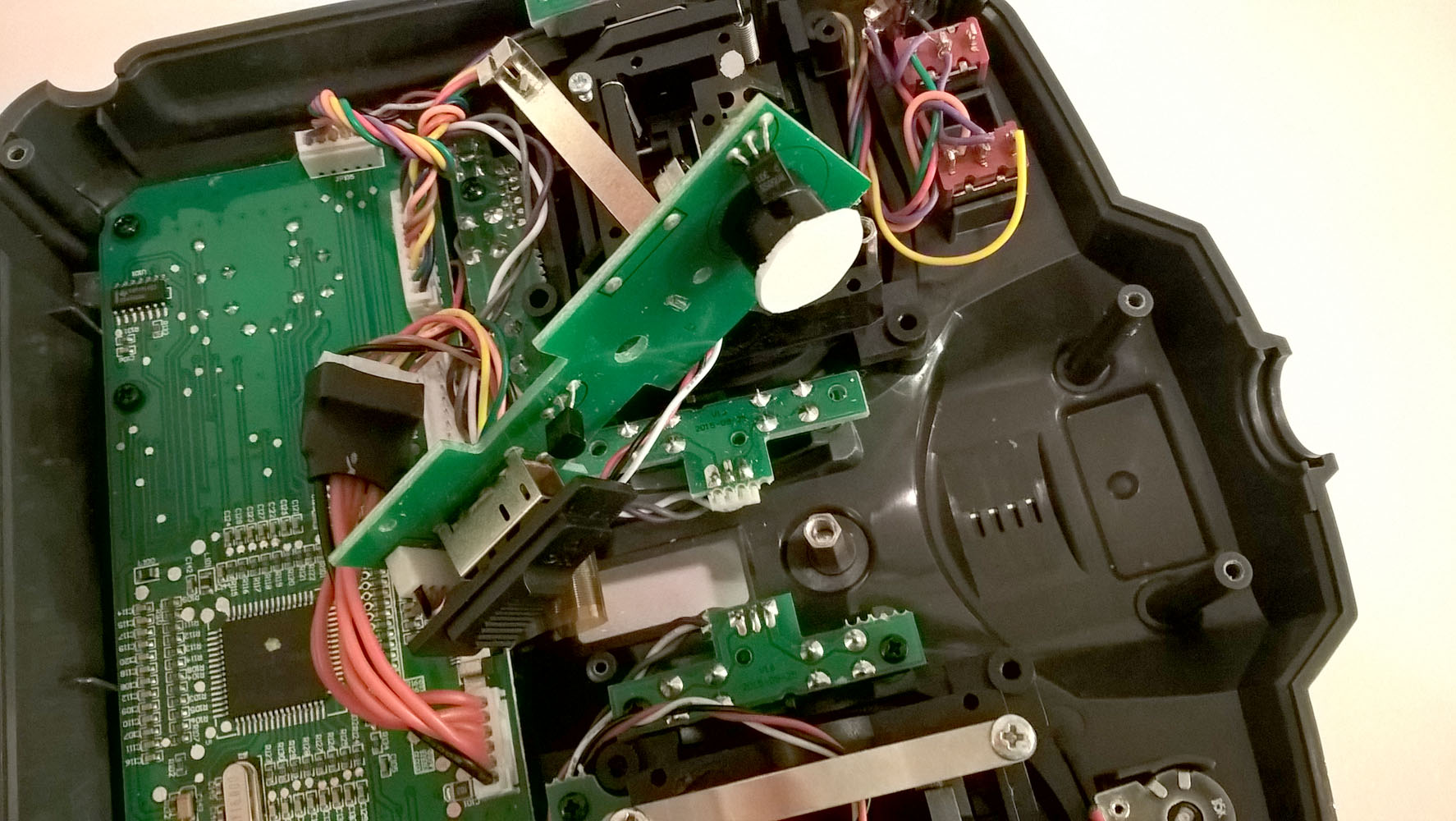

11. Далее, я решил разобраться с пищалкой. По совету бывалых я решил залепить её чем нибудь дабы приглушить. Что бы добраться до пищалки, мне пришлось открутить 3 винтика с её платы. Но плата не вылазила, поэтому пришлось открутить дополнительно ещё 2 винтика с маленькой соседней платы переключателя и вытянуть обе их:

 Вот этот раздражающе-пищащий зверь:

 12. Я залепил его макушку двухсторонним скотчем:

 13. Далее всё аккуратно собираем:

  1. сперва прикручиваем плату пищалки (3 винтика)
  2. потом плату кнопки (2 винтика)
  3. втыкаем шлейф второй половинки пульта в разъём первой
  4. Закручиваем 6 винтиков корпуса.

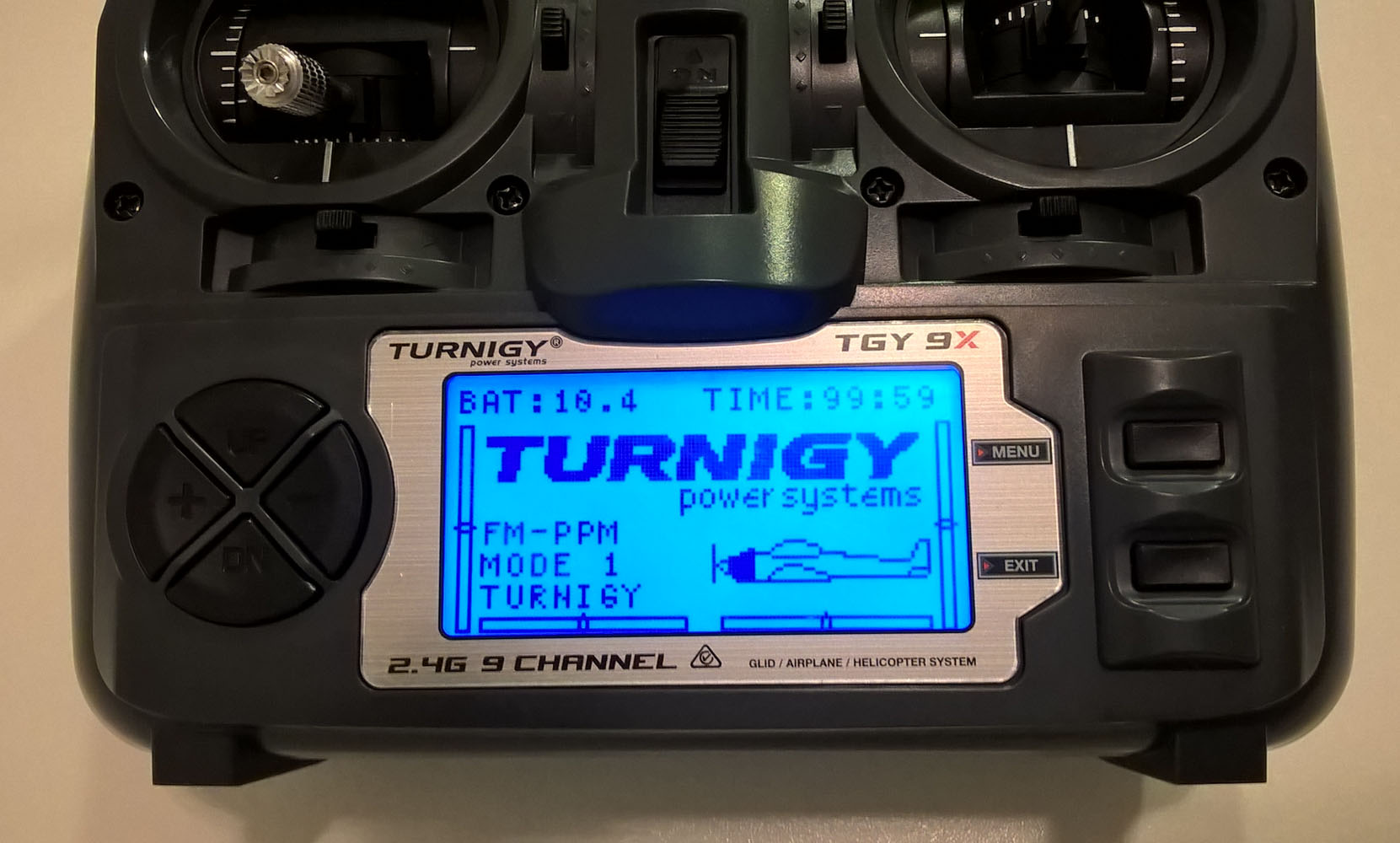

Вот такой у меня получился результат:

 Пару слов о результате:

  1. Пищалка стала звучать значительно тише. Это очень хорошо.
  2. Дисплей в реальности не такой контрасный как на фото. Это, собственно, и сбило меня с толку, когда я выбирал между белой, зелёной и синей подсветкой. На всех фото, что я видел на форумах, он вот именно вот такой яркий и контрастный. Но, на самом деле, он более синий и менее контрасный. Просто у меня не получилось передать нужный оттенок, фотографируя телефоном. Сейчас, я бы, наверное, покупал белую подсветку. Думаю, она была бы более контрастной. Тем не менее, даже получивщийся результат значительно улучшает чтение информации с дисплея, чем то, что было изночально.
  3. Только с включенной подсветкой я увидел, что дисплей повёрнут к пульту под углом! Последующая разборка пульта показала, что повернуть ЖКИ дисплей (сделать ровнее) возможности нет - сам дисплей установлен ровно, в соответствии с платиковыми ограничителями, а вот ЖКИ слой нанесён под углом!!! Мля, китайцы, цуки!

И ещё. Я подумывал установить тумблер на отключение подсветки (с целью экономии батареек) как это делали некоторые форумчане, а потом решил, что это нафиг нужно. Ведь, если я включаю пульт - значит мне нужно что-то с ним делать, значит дисплей должен подсвечиваться. Заморачиваться с новой прошивкой er9x я пока не хочу (пока всё вполне устраивает в родной прошивке), но, скорее всего, буду в будущем (я то себя знаю, захочется покопаться и в этом). Тогда с ней и настрою автоматическое включение при нажатии клавиш и плавное отключение через некоторое время.
